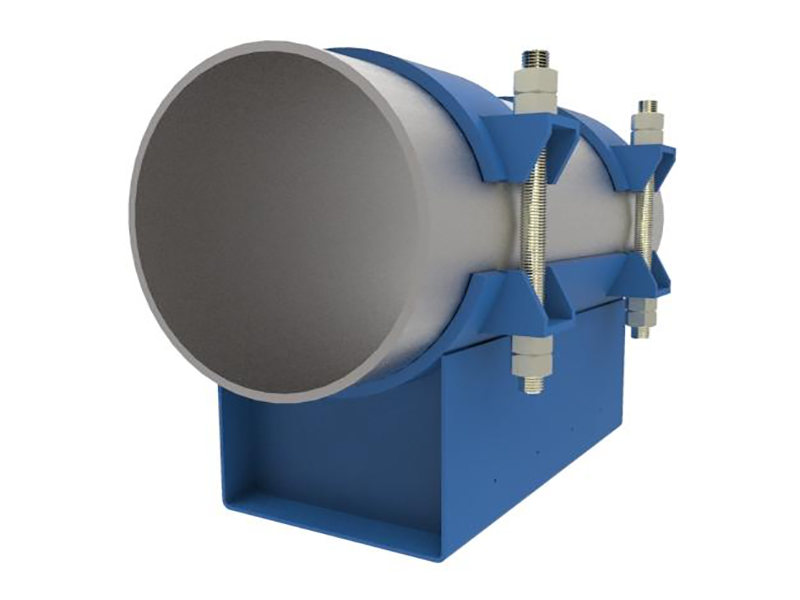

Подвижные опоры для трубопроводов предназначены для закрепления труб в заданном проектом положении. Но фиксация в случае с данной установкой осуществляется не жестко, а так, чтобы секция могла «скользить» – перемещаться в пределах установленных расстояний.

Отсюда еще одно название – скользящие опоры. Их главная особенность – способность компенсировать (как раз за счет свободного скольжения трубы) тепловые нагрузки на сеть, приводящие к продольным смещениям секций.

Применение

Применение опор для трубопроводов

Сфера применения подвижных опор для трубопроводов очень широкая. Сегодня такие конструкции являются обязательными для технологических, промышленных сетей, магистралей коммунального хозяйства. По сути, везде, где на трубопровод приходятся деформирующие тепловые нагрузки, связанные с перепадами температуры рабочей среды, не обойтись без скользящей опоры.

Ее функции:

  • создание безопасных условий для функционирования подвижной трубопроводной системы;
  • контролируемое перемещение труб – вертикальное, продольное, поперечное или осевое;
  • обеспечение долговечной работы трубопровода за счет наращивания его износостойкости (перераспределения нагрузки);
  • предупреждение провисаний и других деформаций секций, связанных с изменениями температуры внутри системы;
  • профилактика аварийных случаев разгерметизации труб, связанных с их деформациями.

Требования к конструкции, габаритам, материалам, условиям применения, производству подвижных опор для трубопроводов определяют различные нормативные документы. Среди них:

  • государственные стандарты;
  • отраслевые стандарты;
  • технические условия производства;
  • отдельные регламенты для выпуска и серии (примеры – скользящие опоры серии 903–10 выпуска 8–95 или подвижные опоры 4.903–10 выпуска 5).

Например, изготовление скользящих опор для трубопровода серий ОПХ или ОПБ регламентируют ГОСТ 14911–82 и ОСТ 36–94–83.

Монтаж подвижных опор для трубопроводов может осуществляться как на несущую конструкцию, так и на саму трубу. В первом случае (монтаж на поверхность несущей конструкции) фиксация самой трубы не выполняется. Во втором (установка на трубу) не проводится стыковки с секцией на участке опрокидывания этой подвижной секции.

Конструкция

Конструкция опор для трубопроводов

Скользящие опоры для трубопроводов имеют сборную конструкцию, состоящую из нескольких элементов. Основной материал для их производства – металлопрокат диаметром от 5 до 162 см. В большинстве случаев скользящие опоры для применения с трубопроводами делаются из углеродистых или высоколегированных сталей, покрытых антикоррозионной защитой.

Элементы конструкции:

  • основание – жесткая система из швеллера и уголка;
  • металлические держатели (хомуты);
  • резиновая прокладка (некоторые современные производители, которые предлагают купить или заказать производство таких установок, используют паранитовые прокладки);
  • система креплений.

Классификация

Общая классификация делит подвижные опоры для трубопроводов по двум признакам – назначению (условиям применения) и способу монтажа. Основные типы подвижных опор для трубопроводов:

  • Хомутовые скользящие опоры. Из названия понятно, что в конструкции используется хомут – кольцо или полукольцо (полухомут), в которое устанавливается труба. Сегодня покупателям предлагается заказать хомутовую систему в одном из двух вариантов – с гнутым кольцом из металлического прутка или сварным из изогнутой металлической ленты.
  • Катковые. Их главная особенность – наличие круглого катка (одного или двух), установленного на специальной плите под опорной системой. Каток улучшает продольное скольжение секций трубопровода, исключая его деформацию.
  • Корпусные скользящие опоры для трубопровода. В них хомут заменен подушкой, центральная часть которой выполнена по форме трубы. При желании пользователь может купить изделия корпусного типа с П-образным коробом без подушки и других вспомогательных элементов (секция ставится прямо в этот короб). Корпусная модель доступна в двух вариантах: без креплений или со сварным креплением трубы к корпусу (он перемещается вместе с трубопроводом).
  • Шариковые скользящие опоры. Их конструкция похожа на исполнение катковой модели. Здесь тоже используется дополнительная система для облегчения скольжения секции. Только не каток, а металлические шарики, установленные между двумя плитами.

Еще один признак классификации делит изделия на диэлектрические и стандартные. Первые производят из сталей, способных поглощать подземные блуждающие токи. Их применение актуально в случаях, когда надо дополнительно защитить трубопровод от повреждений.

Производство

Производство опор для трубопроводов

Производство по ГОСТ подвижных опор для трубопроводов осуществляется с соблюдением следующих принципов:

  • материал изделий – сталь соответствующей марки (подбирается исходя из климатических условий в регионе применения, веса и размера трубопровода);
  • антикоррозионное покрытие – порошковая краска, оцинковка, полиуретановая защита;
  • к изделиям обязательно идет техпаспорт, в котором указываются ГОСТ, условные обозначения, срок службы, предельный вес, который может выдерживать конструкция, ее назначение и многое другое.

Цена производства подвижных опор для трубопроводов (или готовых конструкций, если вы планируете не заказать, а купить их со склада выбранного поставщика) зависит от ряда факторов. Больше всего на нее влияют размеры конструкции, тип поверхности ее будущего монтажа и назначение.

Скользящие опоры для теплосетей, как правило, обходятся дороже, поскольку способны выдерживать увеличенные термические нагрузки. Толщина хомута у них всегда выше, чем у конструкций для водопроводной системы, поскольку дополнительная задача хомута в случае с тепловой магистралью – сохранение изоляции труб от разрушений.

Купить подвижные (скользящие) опоры в Москве

ООО «СпецНефтеМаш» занимается производством опорных трубопроводных систем различных типов и назначений. В нашем каталоге вы можете заказать подвижные опоры для трубопроводов во всех популярных сериях и классах. Изделия сопровождаются техническим паспортом и выполнены из качественных материалов.

Если вы планируете купить подвижные опоры для трубопроводов в Москве и любом другом городе России, обращайтесь к нашим специалистам за консультацией. Они помогут правильно рассчитать потребность в опорных установках, сориентируют по цене, организуют быструю доставку в любой из регионов собственным транспортом ООО «СпецНефтеМаш».
