Теплообменники с неподвижными трубными решетками

Теплообменники с неподвижными трубными решетками
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


Общее описание:

Теплообменники кожухотрубчатые предназначены для организации теплообмена жидких и газообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, нефтяной, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.

Особенностью аппаратов типа ТН является то, что трубы жестко соединены с трубными решетками, а решетки с корпусом. В связи с этим исключена возможность взаимных перемещений труб и кожуха, поэтому аппараты этого типа называют еще теплообменниками жесткой конструкции.

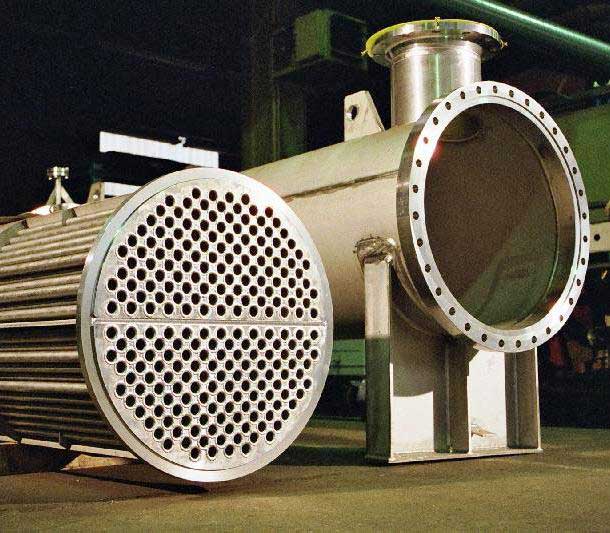

Кожух (корпус) кожухотрубчатого теплообменника представляет собой трубу, сваренную из одного или нескольких стальных листов. Кожухи различаются главным образом способом соединения с трубной доской и крышками. Толщина стенки кожуха определяется давлением рабочей среды и диаметром кожуха, но принимается не менее 4 мм. К цилиндрическим кромкам кожуха приваривают фланцы для соединения с крышками или днищами. На наружной поверхности кожуха прикрепляют опоры аппарата.

Основные типы:

Теплообменники этой группы бывают двух видов : горизонтальные (ТНГ) и вертикальные (ТНВ)

Техническое параметры:

Теплообменники кожухотрубчатые изготовливаются на условное давление 0,6...4,0 МПа, диаметром 159...1200 мм, с поверхностью теплообмена до 973 м²; длина их до 10,5 м, масса до 22 тн. Кожухотрубчатые теплообменники этого типа применяют при температуре от -70ºС до +350ºС.

Аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками предназначены для чистых сред при разности температур кожуха и труб, не превышающей 60ºС.

Теплообменники ТНГ изготавливаются согласно ТУ 3615-001-24009276.

Заказать теплообменники с неподвижными трубными решетками по низкой цене и с доставкой в Каменск-Уральский Вы можете в компании ООО НПО Спецнефтемаш.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, теплообменное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное теплообменное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Пример условного обозначения теплообменника при заказе:

Теплообменник кожухотрубчатый с неподвижными трубными решетками вертикальный - ТНВ, с кожухом диаметром 600 мм, на условное давление в трубах и кожухе 2,5 МПа, исполнения по материалу M8 с гладкими теплообменными трубами - Г диаметром 20 мм, длиной 4 м, 1-но ходовой по трубному пространству:

Теплообменник 600ТНВ-2,5-М8/20Г-4-1

Теплообменник кожухотрубчатый с неподвижными трубными решетками горизонтальный - ТНВ, с кожухом диаметром 600 мм, на условное давление в трубах и кожухе 2,5 МПа, исполнения по материалу M8 с гладкими теплообменными трубами - Г диаметром 20 мм, длиной 4 м, 1-но ходовой по трубному пространству:
Теплообменник 600ТНГ-2,5-М8/20Г-4-1

Типовые чертежи:

Теплообменник
