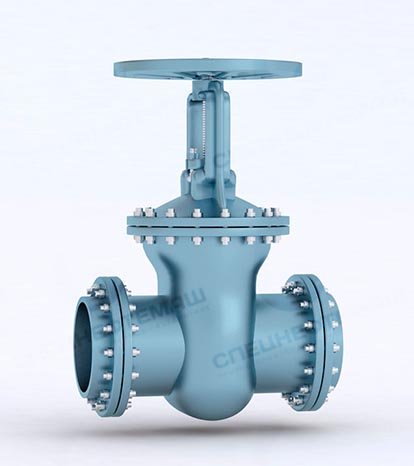

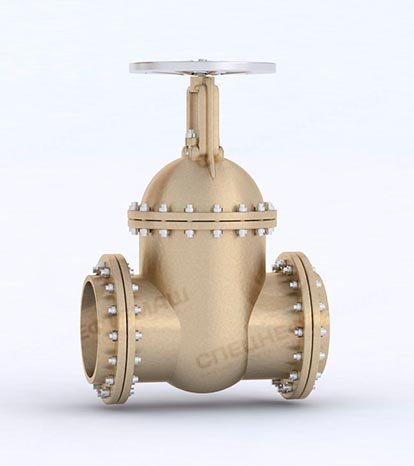

МА 11022 задвижка стальная клиновая с выдвижным шпинделем


сталь
фланцевое
ручной (маховик)
425 °C
25
А, В (по ГОСТ 9544-2005)
У, УХЛ (по ГОСТ 15150-69)
Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды
Клиновая запорная арматура МА 11022 — задвижка, рассчитанная на использование в различных отраслях народного хозяйства. Роль рабочей среды может играть любое вещество в жидком или газообразном состоянии, не агрессивное к литейной стали 20Л-35Л, а также к таким сплавам как 30ХМЛ, 20ГЛ, 08Х20Н9Г7Т. При эксплуатации задвижки МА 11022 нельзя допускать, чтобы давление поднималось выше 2,5 МПа, а температура в том месте, где смонтирована арматура, была ниже – 40 °С. Наивысшая допустимая температура рабочей среды + 450 °С.
Чтобы купить задвижки в Москве, свяжитесь с менеджерами нашей компании любым удобным способом.
Основные технические данные и параметры
- Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
- Температура рабочей среды: от -40°С до +425°С
- Условия эксплуатации: У1
- Минимальная температура окружающего воздуха: -40°С
- Максимальное давление : 25 атм
- Класс герметичности: А
- Материал корпуса: Сталь 20Х13 ГОСТ 5632-72
- Присоединение: фланцевое
- Уплотнение: металл по металлу
Габаритные и присоединительные размеры
![]() Чертеж задвижки МА 11022 Ру 25. Вид спереди. |
![]() Чертеж задвижки МА 11022 Ру 25. Вид сбоку. |
Наименование | Диаметр, мм номинальный |
L мм | D мм | D1 мм | n | d мм | H мм | H1 мм | D0 мм | Масса кг |
задвижка МА 11022 Ду150 Ру25 | 150 | 403 | 300 | 250 | 8 | 26 | 715/ 665 | 870/ 820 | 400 | 140 |
задвижка МА 11022 Ду200 Ру25 | 200 | 419 | 360 | 310 | 12 | 26 | 825/ 885 | 1035/1095 | 400 | 210 |
задвижка МА 11022 Ду250 Ру25 | 250 | 457 | 425 | 370 | 12 | 30 | 1010/1065 | 1200/1265 | 480 | 365 |
задвижка МА 11022 Ду300 Ру25 | 300 | 502 | 485 | 430 | 16 | 30 | 1245 | 1485 | 480 | 413 |
Материальное исполнение задвижек МА 11022
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: АГИ, ТРГ
- Маховик: сталь 25Л
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т
Особенности задвижек МА 11022
Запорная арматура МА 11022 отличается стойкостью к холодной и горячей воде, продуктам нефтепереработки, нефти-сырцу и другим неагрессивным веществам. Но необходимо обращать внимание на то, чтобы во время эксплуатации задвижек скорость коррозии стали 20Л и других марок, из которых изготовлено устройство, не превышала 0,2 мм в год.
Устанавливаться на трубопроводе запорная арматура МА 11022 может в любом положении, в том числе и под углом. При монтаже важно обращать внимание на то, что шпиндель такого типа арматуры является выдвижным, и, соответственно, высота задвижки в открытом состоянии будет больше, чем в закрытом.
